Laser und Nivelliergeräte
Laser und Nivelliergeräte
Laser und Nivelliergeräte
Die Bauvermessung ist ein unverzichtbarer Bestandteil eines jeden Bauprojektes. Laser und Nivelliergeräte sind wichtige Hilfsmittel, um bei der Bauvermessung geometrische Daten zu erfassen und zu dokumentieren. In unserem Sonderthema geben wir einen Überblick über die Grundlagen der Bauvermessung und die vielfältigen Einsatzmöglichkeiten von Nivelliergeräten und Lasern.

Lasertage bei HKL!

Die Produkte auf der Baustelle sind häufig starken Belastungen ausgesetzt. Das kann bei Laser- und Nivelliergeräten zu Ungenauigkeit führen. Um eine solches dejustieren vorzubeugen, sollten Sie Ihre Laser- und Nivelliergeräte regelmäßig überprüfen lassen.

Wir bieten in unseren Centern eine kostenlose Prüfung Ihres Laser- oder Nivelliergeräts.

Melden Sie sich jetzt an!

Bauvermessung: Geometrische Daten im Blick

Die Bauvermessung ist ein Teilgebiet der Vermessungstechnik. Sie dient dazu, die geometrischen Daten eines Bauprojektes während der Konstruktion sowie nach der Fertigstellung zu erfassen und zu dokumentieren. Die erhobenen Daten werden verwendet, um präzise Pläne und Karten zu erstellen, um Bauprozesse zu optimieren und um die Einhaltung von gesetzlichen Vorgaben und Bauvorschriften sicherzustellen.

Was ist die Aufgabe eines Vermessungsingenieurs?

Ein Vermessungsingenieur ist für die Übertragung und Analyse von geografischen Daten zuständig. Hierbei geht es vor allem um die Vermessung von Grundstücken, Gebäuden, Straßen und anderen künstlichen sowie natürlichen Strukturen.
Für die Messung arbeitet er mit geodätischen Geräten wie beispielsweise Totalstationen, GPS-Systemen und Laserscannern.

Laser und Nivelliergeräte in der Bauvermessung

Ein Nivelliergerät wird in der Bauvermessung verwendet, um horizontale und vertikale Ebenen zu messen. Mit einem Nivellierinstrument lassen sich Niveau-Linien auf einer Fläche erstellen, die als Referenz für weitere Arbeiten verwendet werden können. Durch Nivellierarbeiten können Sie Höhenunterschiede überprüfen, das Niveau von Straßen und Wegen bestimmen sowie Höhenprofile erstellen.
Laser sind vielseitig einsetzbar. Rotationslaser sind ideal für Planierarbeiten, das Anbringen von Meterrissen, Maurer- und Baggerarbeiten, Garten- und Landschaftsbau sowie für den Hoch- und Tiefbau. Linienlaser werden häufig im Innenausbau verwendet, beispielsweise für die genaue Ausrichtung von Fliesen oder Möbelstücken. Kanallaser können nicht nur im Kanalbau, sondern auch im Tunnelbau oder bei Bauarbeiten an Steilneigungen eingesetzt werden.

Automatische Höhen- und Neigungsüberwachung

Die automatische Höhenüberwachung ist eine Funktion, die bei Erschütterungen den Laser abschaltet, um Höhenfehler zu vermeiden.
Die Neigungsüberwachung sorgt dafür, dass die Position des Lasers bei Bedarf automatisch nachgeregelt wird. Das erhöht die Sicherheit bei Arbeiten im Neigungsbetrieb und führt zu sehr genauen Messungen.

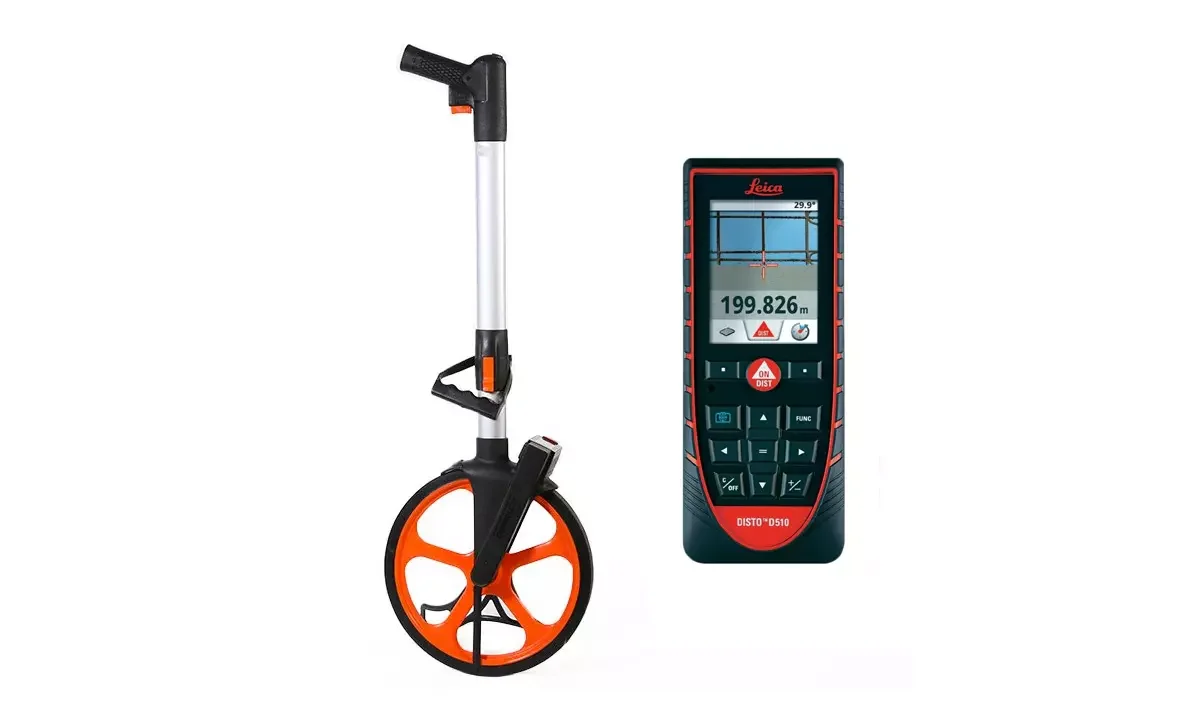

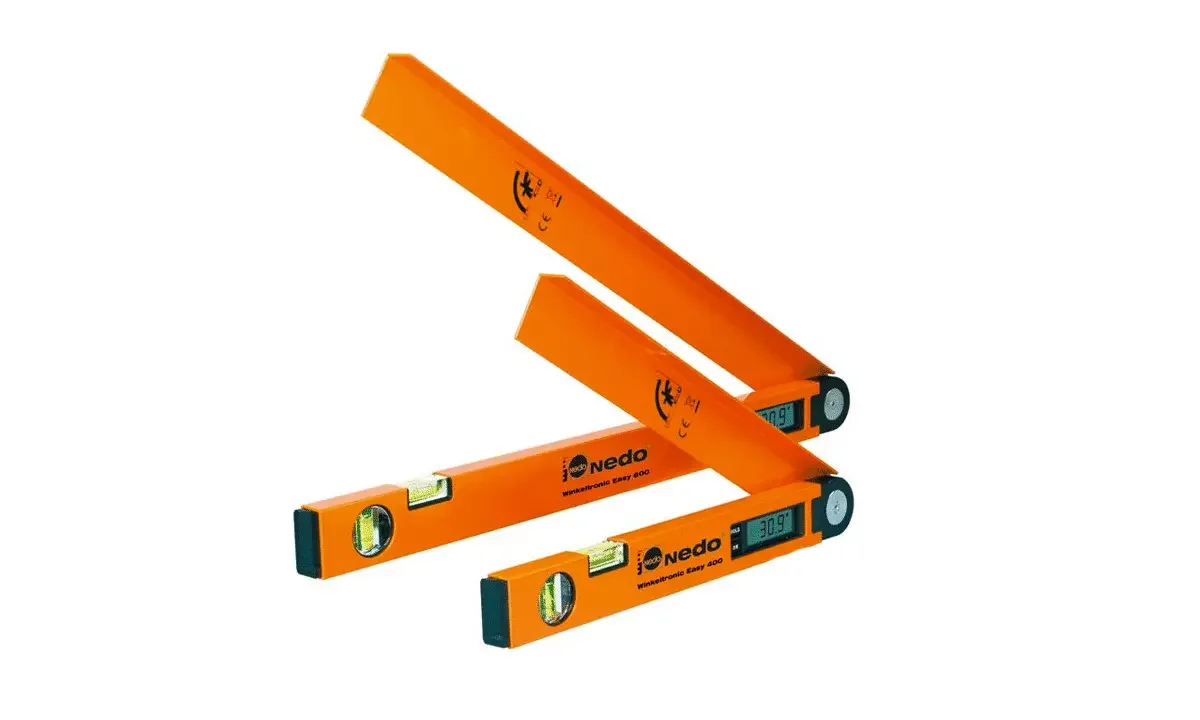

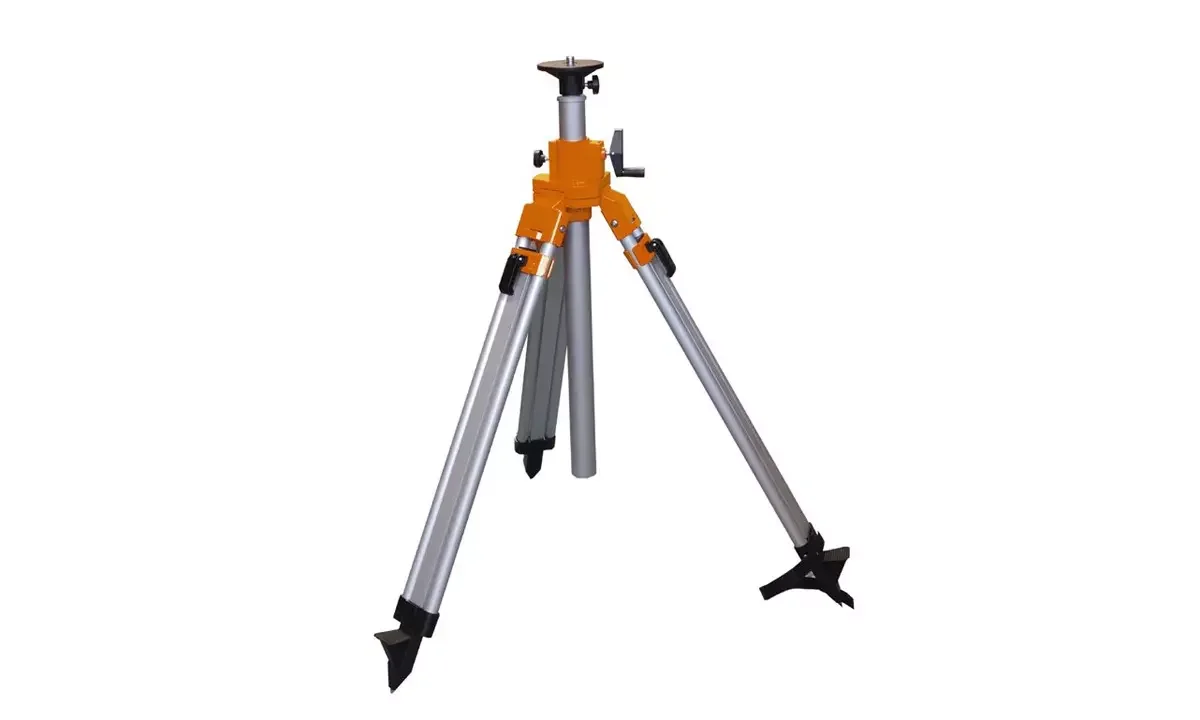

Weitere Messwerkzeuge

Rote und grüne Laser in der Bauvermessung

In der Bauvermessung kommen rote und grüne Laser zum Einsatz. Der wesentliche Unterschied zwischen den Laserfarben Rot und Grün liegt in den verschiedenen Wellenlängen der Strahlen. Grüne Laser bieten eine bessere Sichtbarkeit und sind deshalb besonders gut für Arbeiten im Freien geeignet.
Rote Laser sind in der Regel etwas günstiger in der Anschaffung und verbrauchen weniger Energie.
Rote bzw. grüne Handempfänger sind für bestimmte Wellenlängen ausgelegt und können nur das Licht empfangen, für das sie spezifiziert sind. Deshalb lassen sich grüne Laserstrahlen auch nicht mit einem Handempfänger für rote Laser empfangen und umgekehrt. Genauso sind Rotationslaserempfänger nicht mit Linienlasern kompatibel – und umgekehrt.

Kalibrierung und Überprüfung der Laser

Ein Baulaser sollte regelmäßig kalibriert werden, um eine genaue und präzise Messung zu gewährleisten. Eine Kalibrierung ist besonders bei Anzeichen für eine ungenaue Ausrichtung sowie nach einem Transport oder einer Beschädigung, z. B. durch Sturz, erforderlich.

Führen Sie die Überprüfung in einem nicht zu hell beleuchteten Raum auf einer stabilen und ebenen Oberfläche wie einem Tisch aus oder nutzen Sie ein Baustativ, das Sie etwa 30 m von einer Wand entfernt aufstellen.
Stellen Sie den Baulaser auf die Oberfläche bzw. das Stativ und richten Sie die x-Achse auf eine Wand. Schalten Sie dann den Laser ein und stellen Sie sicher, dass Sie den Laserstrahl sehen können. Legen Sie ein Stück Papier auf die Wand und markieren Sie die Höhe des Lasers. Drehen Sie anschließend den Körper des Lasers um 180° und markieren Sie erneut die Höhe des Lasers auf dem Papier. Wenn die beiden Markierungen exakt gleich hoch sind, ist die Kalibrierung der x-Achse korrekt. Führen Sie die gleichen Schritte mit der y-Achse aus, um diese zu überprüfen.

Bei HKL bieten wir Ihnen eine schnelle und kostenlose Überprüfung Ihrer Laser und Nivelliergeräte. Finden Sie die nächsten Lasertage in einem HKL Center in Ihrer Nähe und lassen Sie Ihr Gerät kontrollieren.

Welche Laserklassen gibt es?

Laser werden in verschiedene Laserklassen unterteilt, damit die Bediener vor der Verwendung die nötigen Schutzmaßnahmen treffen können. So lassen sich mögliche Verletzungen oder Schäden ausschließen.

  • Klasse 1: sicher, geringe Leistung oder verlässlich abschirmendes Schutzgehäuse, kein Gefahrenbereich
  • Klasse 2: kurzzeitig sicher gegenüber zufälliger Bestrahlung beim Abwenden innerhalb einer Dauer von 0,25 ms. Maximale Zulassung für Punktquellen (z. B. in Laiserpointern): 1 mW, kein Gefahrenbereich
  • Klassen 1M & 2M (M steht für ‘Magnifying’): entsprechend Klassen 1 und 2, die Verwendung optischer Hilfsmittel (Lupen, Ferngläser etc.) kann jedoch gefährlich werden
  • Klasse 3R: Übergang zwischen Laserklasse 2 und 3B, Laser darf nur von Personen verwendet werden, die über das Restrisiko unterwiesen wurden, Strahlführung im Augenbereich hat zu unterbleiben
  • Klasse 3B: grundsätzlich gefährlich für das Auge, Verwendung nur mit entsprechenden Schutzmaßnahmen (Schutzgehäuse, Laserbrille)
  • Klasse 4: gefährlich für Auge und Haut, technische, organisatorische und persönliche Schutzmaßnahmen sind unumgänglich, das Gerät muss stets mit einem Schutzgehäuse ausgestattet werden, auch diffus reflektierte Strahlung stellt eine Gefährdung für die Augen und die Haut dar und muss entsprechend eingedämmt werden. Sollte der Laserstrahl auf entzündliche Materialien treffen, besteht Brandgefahr.

Laser und Nivelliergeräte: Häufig gestellte Fragen

Laser und Nivelliergeräte: Ihre Lösung für eine zuverlässige Bauvermessung

Haben Sie noch weitere Fragen rund um die Bauvermessung? Wissen Sie noch nicht, welches unserer Laser und Nivelliergeräte zu Ihrem nächsten Bauprojekt passt? Benötigen Sie Tipps dazu, wie Sie einen Kanalbaulaser richtig einstellen? Möchten Sie mehr über die verschiedenen Laserklassen erfahren? Oder benötigen Sie eine Beratung zu einem Nivelliergerät und seiner Funktion? Dann nehmen Sie mit unserem erfahrenen HKL Serviceteam Kontakt auf. Schreiben Sie uns eine E-Mail, rufen Sie uns an unter 040 53802–95555 oder schreiben Sie uns über das Kontaktformular.
pro Seite:
Artikelnummer: 3511095511
  • Horizontaler Rotationslaser
  • Reichweite: 400 m
  • Laserklasse: 2

Artikelnummer: 3511095511
  • Horizontaler Rotationslaser
  • Reichweite: 400 m
  • Laserklasse: 2
750,00 € / Stück Stück
598,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3511105049
  • Nivelliergenauigkeit: ± 0,05 mm/m
  • Selbstnivellierbereich: -15 % bis +40 %
  • Neigungsbereich: -15 % bis +40 %
  • grüne Laserdiode

Artikelnummer: 3511105049
  • Nivelliergenauigkeit: ± 0,05 mm/m
  • Selbstnivellierbereich: -15 % bis +40 %
  • Neigungsbereich: -15 % bis +40 %
  • grüne Laserdiode
2.850,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3511050011
  • Arbeitsbereich: Ø 1000 m
  • Empfangswinkel: 220°
  • Genauigkeit: ± 4 mm, ± 8 mm und ± 12 mm

Artikelnummer: 3511050011
  • Arbeitsbereich: Ø 1000 m
  • Empfangswinkel: 220°
  • Genauigkeit: ± 4 mm, ± 8 mm und ± 12 mm
1.531,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)

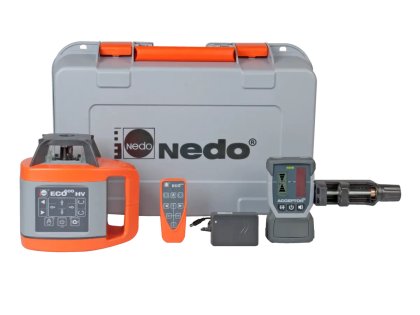

Artikelnummer: 3511105016
  • Horizontaler-/Vertikaler-Rotationslaser
  • Reichweite: 300 m
  • Laserklasse: 2

Artikelnummer: 3511105016
  • Horizontaler-/Vertikaler-Rotationslaser
  • Reichweite: 300 m
  • Laserklasse: 2
799,00 € / Stück Stück
699,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3511095516
  • Genauigkeit der Neigungsfunktion: ± 0,015%
  • Arbeitsbereich Ø: 700 m
  • Selbstnivellierbereich: ± 5°
  • Gewicht: 4 kg

Artikelnummer: 3511095516
  • Genauigkeit der Neigungsfunktion: ± 0,015%
  • Arbeitsbereich Ø: 700 m
  • Selbstnivellierbereich: ± 5°
  • Gewicht: 4 kg
1.916,00 € / Stück Stück
1.676,50 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3509990198
  • Typ: 2-Achs-Neigungslaser
  • Genauigkeit der Neigungsfunktion: ± 0,015%
  • Arbeitsbereich Ø: 700 m
  • Selbstnivellierbereich: ± 5°
  • Gewicht: 4 kg

Artikelnummer: 3509990198
  • Typ: 2-Achs-Neigungslaser
  • Genauigkeit der Neigungsfunktion: ± 0,015%
  • Arbeitsbereich Ø: 700 m
  • Selbstnivellierbereich: ± 5°
  • Gewicht: 4 kg
2.781,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 2 - 5 Tag(e)
Artikelnummer: 3511005040
  • Selbstnivellierender Kreuzlinien-Laser
  • Anzahl Kreuze: 1
  • Max. Arbeitsbereich Ø: 100 m
  • Schutzklasse: IP 54

Artikelnummer: 3511005040
  • Selbstnivellierender Kreuzlinien-Laser
  • Anzahl Kreuze: 1
  • Max. Arbeitsbereich Ø: 100 m
  • Schutzklasse: IP 54
175,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 3 - 5 Tag(e)
Artikelnummer: 3511005069
  • Nivelliergerät F28
  • Alu-Stativ
  • Teleskop-Nivellierlatte

Artikelnummer: 3511005069
  • Nivelliergerät F28
  • Alu-Stativ
  • Teleskop-Nivellierlatte
225,00 € / Stück Stück
ab 189,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3511005070
  • Großer Objektivdurchmesser für lichtstarke Optik
  • Äußerst robustes Gehäuse aus Aluminiumdruckguss
  • Präzise und zuverlässig

Artikelnummer: 3511005070
  • Großer Objektivdurchmesser für lichtstarke Optik
  • Äußerst robustes Gehäuse aus Aluminiumdruckguss
  • Präzise und zuverlässig
137,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3511005082
  • Selbstnivellierender Multilinien-Laser
  • Anzahl Kreuze: 2
  • Max. Arbeitsbereich Ø: 60 m
  • Schutzklasse: IP 54

Artikelnummer: 3511005082
  • Selbstnivellierender Multilinien-Laser
  • Anzahl Kreuze: 2
  • Max. Arbeitsbereich Ø: 60 m
  • Schutzklasse: IP 54
409,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 3 - 5 Tag(e)
Artikelnummer: 3511005084
  • Grüner Multilinien-Laser mit 3 x 360° Laserlinien
  • Anzahl Kreuze: 6
  • Max. Arbeitsbereich Ø: 120 m
  • Schutzklasse: IP 54

Artikelnummer: 3511005084
  • Grüner Multilinien-Laser mit 3 x 360° Laserlinien
  • Anzahl Kreuze: 6
  • Max. Arbeitsbereich Ø: 120 m
  • Schutzklasse: IP 54
598,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 3 - 5 Tag(e)
Artikelnummer: 3511044005
  • Robuster Bautheodolit mit Digitalanzeige und automatischem Vertikalkompensator.

Artikelnummer: 3511044005
  • Robuster Bautheodolit mit Digitalanzeige und automatischem Vertikalkompensator.
1.601,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 2 - 5 Tag(e)
Artikelnummer: 3511050016
  • Großes Empfangsfeld (50 mm)
  • Großes LC-Display
  • Helle LED-Anzeige

Artikelnummer: 3511050016
  • Großes Empfangsfeld (50 mm)
  • Großes LC-Display
  • Helle LED-Anzeige
234,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 3 - 5 Tag(e)
Artikelnummer: 3511105037

Vielseitiger Universallaser mit 90°-Funktion

Artikelnummer: 3511105037

Vielseitiger Universallaser mit 90°-Funktion

1.369,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 2 - 5 Tag(e)
Artikelnummer: 3511044036
  • Strahlwasser- und Staubgeschützt
  • Vergrößerung: 24-fach

Artikelnummer: 3511044036
  • Strahlwasser- und Staubgeschützt
  • Vergrößerung: 24-fach
ab 205,66 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3511044038
  • Strahlwasser- und Staubgeschützt
  • Vergrößerung: 32-fach

Artikelnummer: 3511044038
  • Strahlwasser- und Staubgeschützt
  • Vergrößerung: 32-fach
303,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3511095626
  • Messgenauigkeit: ± 2,0 mm
  • Messbereich: 0,05 - 50 m
  • Laser: Laserklasse 2, 635 mm
  • Stromversorgung: 2x 1,5 V Typ (AAA) Batterien +

Artikelnummer: 3511095626
  • Messgenauigkeit: ± 2,0 mm
  • Messbereich: 0,05 - 50 m
  • Laser: Laserklasse 2, 635 mm
  • Stromversorgung: 2x 1,5 V Typ (AAA) Batterien +
82,35 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 1 - 2 Tag(e)
Artikelnummer: 3511050041
  • Extra großes Empfangsfeld (120 mm)
  • Großes, beleuchtetes Display

Artikelnummer: 3511050041
  • Extra großes Empfangsfeld (120 mm)
  • Großes, beleuchtetes Display
252,00 € / Stück Stück (zzgl. MwSt.)
Verfügbar
Lieferzeit: 2 - 5 Tag(e)
